声测管

桥梁声测管
产品简介
桥梁声测管是超声波检测管生产厂家专门用于桩基检测系统的管材,是一堆超声检测探头的成桩内部通道。它是桩基超声波检测系统的重要组成部分,直接影响桩基检测施工结果。
订购热线:13931711995
产品介绍
声测管

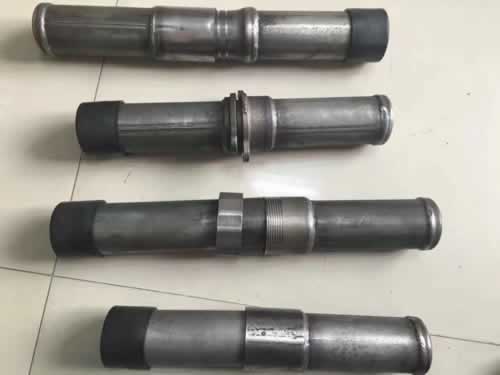

桥梁声测管图片
桥梁声测管是超声波检测管生产厂家专门用于桩基检测系统的管材,是一堆超声检测探头的成桩内部通道。桥梁声测管有钳压式、螺旋式、套筒式、承插式和法兰式多种联接方式。它是桩基超声波检测系统的重要组成部分,其在桩内嵌入模式和布局模式的横截面,直接影响桩基检测施工结果。所以我们需要检测到设计时,桥梁声测管的布局和嵌入的标准图纸,在施工中应严格控制预埋质量。
桥梁声测管一般用钢筋笼分段安装,每段之间的接头可以通过螺纹套筒或套管焊接连接。但无论声测管生产厂家是什么样的联合调度方案必须确保高静水压下不漏浆,在界面应保持光滑,无焊渣,毛刺和凸起的异物,使移动检测探头。同时,桥梁声测管底应密封,在橡胶中的应用包括顶管密封安装,避免异物进入造成的内部孔隙堵塞声管。
桥梁声测管可直接固定在钢筋笼内侧上:固定方式可采用焊接或绑扎,管子之间应基本上保持平行-若检测结果需对各测点混凝土的强度做出评估,则不平行度应控制在1‰以下。钢筋笼放入桩孔时应防止扭曲。管子一般随钢筋笼分段安装,每段之间的接头可采用反螺纹套筒接口或套管焊接方案,如图8所示:若采用波纹管则可利用大一号的波纹管套接,并在套接管的两端用胶布缠绕密封。无论那种接头方案都必须保证在较高的静水压力下不漏浆,接口内壁应保持平整,不应有焊渣、毛刺等凸出物,以免妨碍探头的自如移动,桥梁声测管的底部也应密封,安装完毕后应将上口用木塞堵住,以免浇灌混凝土时落入异物,致使孔道堵塞。
二、桥梁声测管标准
桥梁声测管的项目执行标准为JT/T705-2007标准,壁厚尺寸误差在±5%,抗拉强度为(MP)≥315MP,用目测和手感检查声测管无毛刺、裂缝、结疤、折叠、分层、搭焊缺陷、划道、刮伤、焊缝错位、烧伤、薄的氧化皮,外径尺寸误差在±1.0%,弯度每米小于5毫米。
声测管生产厂家对产品的试验数据如下:扭矩试验:扭力距120N.m,持续10min,接头不发生滑移;弯曲试验:声测管不带填充物,弯曲半径为公称外径的6倍,弯曲角为120°,声测管不出现裂纹;密封试验:外压P=215S/D 无渗漏,接口不变形内压P=215S/D无渗漏,接口不变形;振动试验:在试验压力1.2MP下,持续10万次振动,接头无渗漏和脱落现象;拉伸试验:≥14%;硬度试验:HRB≥90声测管管壁硬度;拉拔试验:在常温下,就应能承受3000N的拉拔力,持续60min连接部分无松动、断裂;液压试验:声测管两端封口注入水压为5MP时,声测管无渗漏;压扁试验:当两压平板间距离为声测管外径的3/4时,应不出现裂纹;涡流损伤:声测管焊缝无沙眼、裂缝。
三、桥梁声测管的作用
声测管生产厂家因有些工程在建造以后就变得隐蔽不易于检测,而桥梁声测管作为检测仪器的通道,质量就变得至关重要了,桥梁声测管如果质量不好,会给以后带来很多隐患。 钢质的桥梁声测管材料,它具有管壁薄、钢材省和抗渗、耐压、强度高的特点,通常用于预应力结构中的后张预留孔道。在用作桥梁声测管时可直接把它绑扎在钢筋骨架上,由于桥梁声测管很轻,因而操作十分方便,但安装时需注意保持其轴线平衡。
桥梁声测管常用的规格是内径50-60mm。管子的壁厚对透声大小的影响很小,所以对管壁厚度一般不需要限制,但从节省用钢量的角度而言,管壁只要能承受新混凝土的侧压力就可以了,并不是非要越厚越好。声测管生产厂家对双密封钳压式桥梁声测管在承口端端部设计了两个凸槽,凸槽内配有密封圈,装置时将本产品的插口端插入承口端,然后用专用液压钳同时对两个凸槽进行挤压,被挤压部位的管材受力后收缩变形,两个凸槽之间的外层管材深嵌入内层管材,从而有效完成了本产品的牢固衔接;同时橡胶材质的密封圈在受挤压后变形贴在两层管材之间,起到了极为良好的双保险密封作用。
四、桥梁声测管优势
1、桥梁声测管在使用过程中制作安全,节省成本和损耗,不需要专业工人现场安装和焊接,不受环境限制。
2、桥梁声测管与市场其它类型钢管比较,抗拉力能达到320Mpa以上。
3、桥梁声测管是使用专业液压钳压制完成的,简便快捷,不用准备工作,不用任何工具,不受天气影响,按现场需求配长,无损耗、易于固定。
