钢花管
钢花管规格
产品简介
钢花管的规格型号:Φ42mm、Φ48mm、Φ50mm、Φ60mm、Φ89mm、Φ108mm。钢花管管体上注浆小孔的直径为10mm,注浆眼呈螺旋式布置,支护和拱架总长250mm,在隧道注浆时要保证放在钻孔中心。
订购热线:13931711995
产品介绍
钢花管

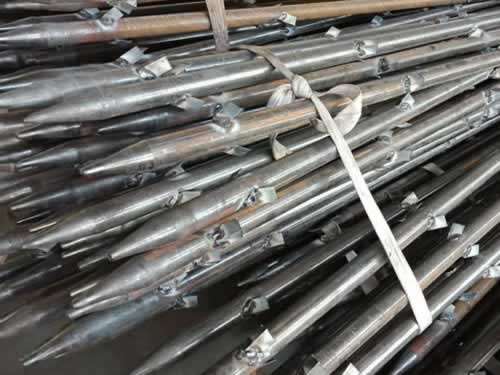

钢花管图片
钢花管的规格型号:Φ42mm、Φ48mm、Φ50mm、Φ60mm、Φ89mm、Φ108mm。可根据特殊要求加工定制。管壁钻注浆眼:由于钢管在边坡岩体中要承受抗剪作用,为了减少注浆眼对钢花管的损害,注浆钢花管注浆眼呈螺旋式布置,同一截面上只有一个眼,注浆眼沿轴线间距为15cm,孔眼直径φ6-10mm。钢花管支护和拱架焊接:由于钻孔底部有残渣,为了避免钢花管直接与残渣接触,钢花管底上焊有支护和拱架。钢花管底部焊接支护和拱架采用钢筋类型为4根Φ10mm单根长度为300mm,并采用双面焊接,焊接长度为50mm,支护和拱架总长250mm。焊接过程中不得浇水,焊接完后自然冷却。
钢花管在隧道注浆时要保证放在钻孔中心,确保钢花管周围保护层厚度均匀,钢花管在上部要焊接支撑钢筋。钢花管上部支撑钢筋类型为4根Φ20mm,单根长度为340mm,采用双面焊接,与钢花管壁焊接长度为200mm,支撑与地面长度为140mm。焊接过程中不得浇水,焊接完后自然冷却。钢管底盖:由于一次注浆时,水泥浆不能进入钢管内,加工时将最下一节钢花管底部用钢板焊接密封,钢板厚5.0mm钢板中心钻一个Φ22mm的孔,一次注浆的PVC将从此孔穿过。钢管除锈,用砂纸或钢丝球将钢管表面除锈以提高水泥浆与钢管的粘聚力,除锈也有利于胶带与钢管粘结,防止水泥浆从孔眼冒浆。建立隧道钢花管低频纵向导波模态检测的有限元模型,首先需要确定以下4类参数:模型的材料参数、几何参数、时间参数和单元参数。仿真研究选取工程中一种常见规格的钢花管,其径向尺寸和材料参数与图1采用参数相同,管长L=1.8m。对于注浆小孔,同轴向相邻孔的间距150mm。数值仿真中时间和单元参数选取标准,隧道钢花管几何模型的建立根据几何参数建立钢花管的几何模型。利用ANSYS提供的布尔运算工具,在钢花管轴向特定位置,沿钢花管的径向生成实体圆柱,使面和体进行相减,以此来建立管体上孔的特征,在长1.8m的钢管上最多可以生成46个孔。
钢花管管体上注浆小孔的直径为10mm,根据有隧道限元模型参数单元长度LE的确定原则,再综合考虑钢花管管体上孔的尺寸,最终确定网格划分时的最小单元尺寸为2mm。钢花管的几何形状不规则,因此选用自由划分的方式来划分网格,只需控制最大单元的尺寸即可。进场首先检查钢材合格证、质保书、核对钢筋的规格型号;按规定进行取样作力学性能试验,确认产品合格后方能使用。钢材应分规格、分批堆放整齐,并挂好产品状态标识牌,不得混用。注浆钢花管布置间距较小,水泥土搅拌桩咬合范围大,单根钢管或水泥土桩出现问题对支护结构整体影响不大,支护结构可靠性好。压浆头是连接钢花管和高压注浆胶管的设备,一般注浆队伍应配备一定数量、各种规格的压浆头,它用变孔径水管弯头加工而成。压浆头上要有闸刀开关,以作闷浆等使用。此外,还要有额定压力为20MPa的隧道高压注浆胶管若干米,洗孔用的喷水头及搅拌池等设备。
