桥梁应用之声测管检测项目及施工规范
时间: 2020-05-31 14:47 浏览次数:
声测管检测项目 ?以下带来关于声测管检测项目,相关内容供以参考。 (1)现场检测前测定声波监测仪发射至接受系统的延迟时间t 。 并计算声时修正值。 (2)测量时发射与接收探
桥梁声测管
声测管检测项目?以下带来关于声测管检测项目,相关内容供以参考。
(1)现场检测前测定声波监测仪发射至接受系统的延迟时间t 。
并计算声时修正值。
(2)测量时发射与接收探头应以相同标高或保持固定高差同步升降。
(3)测量点距为 40cm,当发现异常时再加密到 20cm.
(4)选择适当的发射电压和放大器增益, 并再测试过程中保持不变。
(5)实时显示和记录接收信号的时程曲线。
(6)将多根声测管以两根为一个检测剖面进行全组合, 分别对多有剖面完成检测。
(7)每组检测管测试完成后,测试点应随机重复抽测 10%,其声时相对标准差不应大于 5%;波幅相对标。
施工要求
声测管的选用
桩基深度与声测管壁厚关系
声测管的壁厚要求,除能满足 5.5 部分的工艺性能外,为确保声测管安全使用,宜符合表 6 中的要求。
桩基深度与声测管壁厚关系
桩基深度 m  声测管壁厚 mm
<50  ≥1.0
50~70  ≥1.2
70~90  ≥1.5
>90<120  ≥1.8
1.2 按 JTG/T F81-01-2004 的规定,声波透射法进行桩基检测,检测数量不少于 50%,重要工程应达 100%。
2 声测管的布置
声测管一般按以下原则布置:
a)对于桩径小于 1m 时埋设二根管,埋设在同一直径线上;b)桩径在 1m~1.8m 时等间距埋设三根管;c)桩径大于 1.8m 时等间距埋设四根管。
3 声测管的安装

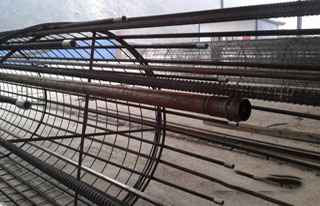

3.1 声测管可直接固定在钢筋笼内侧上,固定点的间距一般不超过 2m,其中声测管底端和接头部位宜设固定点,对于无钢筋笼的部位,声测管可用钢筋支架固定。固定方式可采用焊接或绑扎,当采用焊接时, 应避免烧穿声测管或在管内壁形成焊瘤, 影响钢管的通直。
单位为米
2 声测管的安装示意图
3.2 管子之间应基本上保持平行。若检测结果需对各测点混凝土的强度做出评估,则不平行度应控制在 1‰以下。
3.3 钢筋笼放入桩孔时应防止扭曲,薄壁管一般随钢筋笼分段安装,声测管的底部密封应不漏浆,采用声测管作为灌浆通道,在进行超声波检测时管路应通畅。 声测管安装完毕后应将上口封闭, 以免浇灌混凝土时落人异物,致使孔道堵塞。
