钢花管土钉施工工艺及注意事项
时间: 2020-04-30 23:08 浏览次数:
钢花管土钉是一种原位土体加筋技术。将隧道基坑边坡通过由钢筋制成的土钉进行加固,土方边坡相结合的隧道边坡加固型支护施工方法。其构造为设置在坡体中的加筋杆件,即土钉或
钢花管

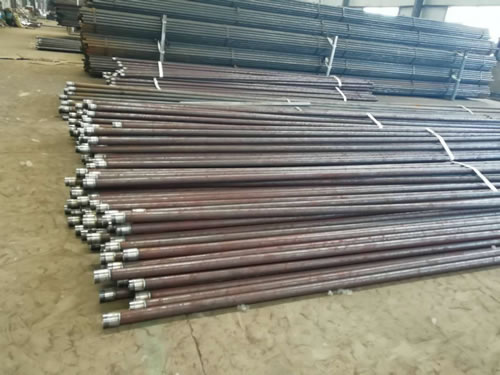

钢花管土钉图片
一、钢花管土钉
钢花管土钉是一种原位土体加筋技术。将隧道基坑边坡通过由钢筋制成的土钉进行加固,边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的隧道边坡加固型支护施工方法。其构造为设置在坡体中的加筋杆件,即土钉或锚杆。与其周围土体牢固粘结形成的复合体,以及面层所构成的类似重力挡土墙的隧道支护结构。
二、钢花管土钉施工工艺
1、隧道排水
施工前采取恰当的排水措施。包括隧道地表排水,支护内部排水,以及基坑排水,避免土体处于饱和状态并减轻作用于面层上的静水压小。
2、测呈放线
根据中线和标高及隧道放坡坡度,算出开挖线,并现场进行开挖位置定测,放线。
3、基坑开挖
根据隧道设计要求,每次开挖深度小于1.5m,为保证坡面平整,坡面200-300mm厚度用人修坡,清除扰动部分,平整坡面,先喷30mm厚灌注桩混凝土,灌注桩混凝土标号C20。
4、隧道成孔
隧道采用GC-50型地质钻机成孔,钻孔后进行清孔检查,对孔中出现的局部渗水塌孔或掉落松土立即进行压浆处理,并及时安设土钉钢筋钢花管并隧道注浆。
5、钢花管土钉制作及安装
钢筋上钉采用25钢筋,每隔1.5m焊对中支架,防止主筋偏离土钉中心。钢花管土钉采用φ48δ3.0钢花管,尾部设置尖角,管身每隔500m设置30X30角钢倒刺。土钉推送前,再次检查孔内是否存有杂物和泥浆,确认孔内无杂物和泥浆后,将土钉沿孔推入孔底。推送工程中,不能转动土钉,防止对中架破坏孔壁:切勿强行推送,防山土钉头部插入土休中,土钉送不到孔底时,应将土钉拔出,修孔后再进行推送。
6、隧道注浆
钢筋钢花管土钉置入后,用注浆机通过隧道注浆管或钢花管向孔内注水泥浆。水泥采用P.0.42.5R普通硅酸盐水泥,注浆压力0.4-0.6Mpa,水灰比拟定0.45-0.55。
7、挂钢筋网
面层钢筋刚用φ16钢筋焊接加强固定在土钉上,再在土钉端部两侧分别沿长度方向双面焊E100mm长的φ20锁定筋。
8、喷射灌注桩混凝土
待钢筋网片焊接好后,喷射C20灌注桩混凝土至100mm厚。隧道分层分段开挖和分层分段施L土钉墙平行作业。
三、钢花管土钉施工注意事项
1、隧道基坑开挖与支护应分层进行,上层支护完毕后,支护结构达到定强度大于70%后,方可进入下-层的开挖,隧道分层开挖深度不大于1.5m。
2、钢花管土钉支护前对基坑四周支护范围内的地表进行修整,构筑排水沟和水泥砂浆或混凝上面层,防止地表降水向地下渗透。
3、钢花管土钉成孔前,按设计要求定出孔位并作出标记和编号。孔位和孔深允许偏差50mm。
4、钻孔后进行清孔检查,对孔中出现的局部渗水塌孔或掉落松土立即处理,成孔后及时安设上钉钢筋并注浆。
5、在喷射混凝上前,保证面层内的钢筋网片牢固固定在边壁E并符合规定的保护层厚度要求。
6、为保证施工时的喷射灌注桩混凝土厚度达至规定值,在边壁面上垂直打入短的钢筋段作为标志。在继续进行下步喷射灌注桩混凝土作业时,仔细清除预留施I缝接合面上的浮浆层和松敞碎屑,并喷水使之潮湿。
7、喷射灌注桩混凝土强度符合要求,喷射灌注桩混凝土的接茬处应斜交搭接,搭接程度应在200mm以内。
